Loop循环节点

​

Loop 节点是什么

LoopNode 是工作流中的“循环控制节点”。

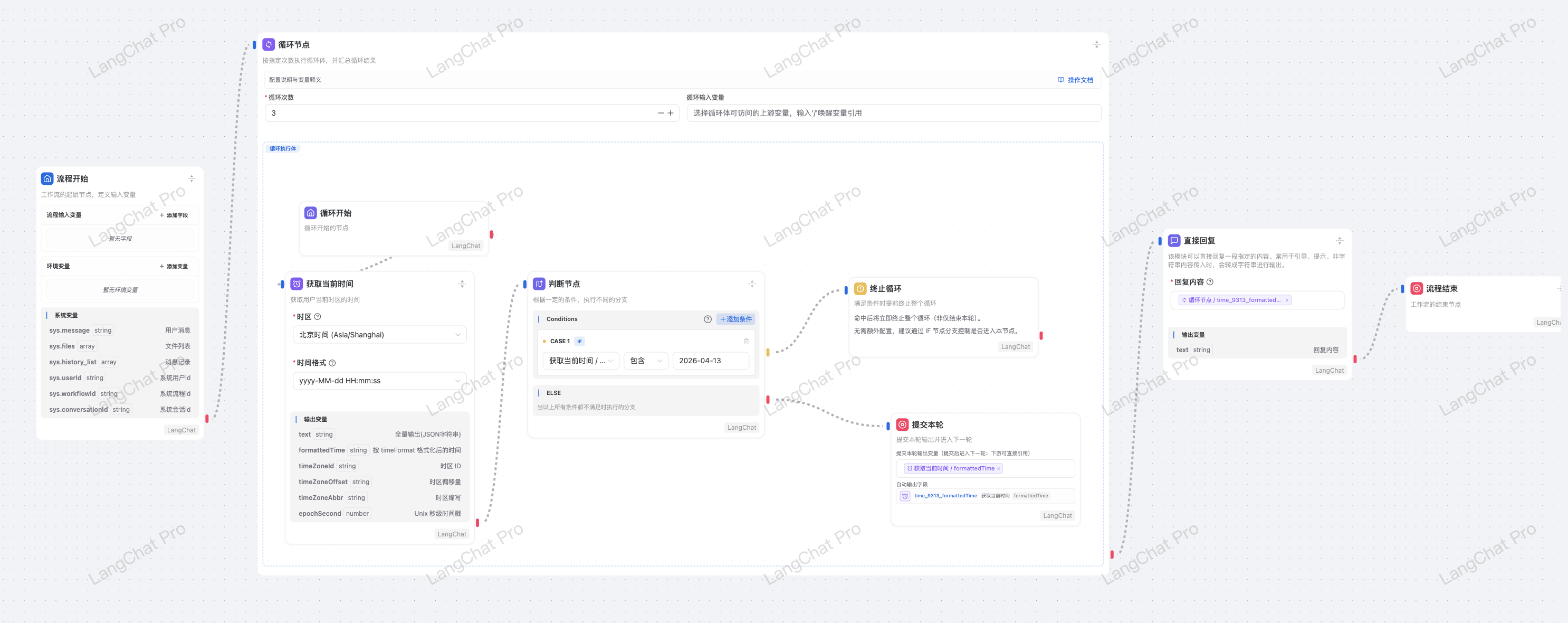

它会按设定的循环次数，重复执行同一套循环体子流程，并把每一轮的结果统一汇总输出给下游节点。 你可以把它理解为：在流程图里可视化地写一个 for 循环。

​

能解决什么问题

使用 LoopNode 可以解决以下问题：

1. 需要对同一批逻辑重复执行多次（批处理、重试、迭代加工）。
2. 需要在每一轮中使用相同上下文变量，并持续产出结构化结果。
3. 需要在满足条件时提前终止循环，而不是强制跑满轮次。
4. 需要把“每轮结果”“最后一轮结果”“实际执行次数”统一给下游使用。

​

配置参数（LoopNode 本体）

当前 LoopNode 仅保留两个核心参数：

1. maxIterations（循环次数）
   • 含义：最多执行多少轮循环。
   • 作用：控制循环上限。
2. loopInputVariables（循环输入变量）
   • 含义：循环体可访问的上游变量引用列表。
   • 作用：这些变量会自动映射为 LoopStartNode 输出，供循环体内部节点引用。

​

Loop内部引用外部上游节点变量

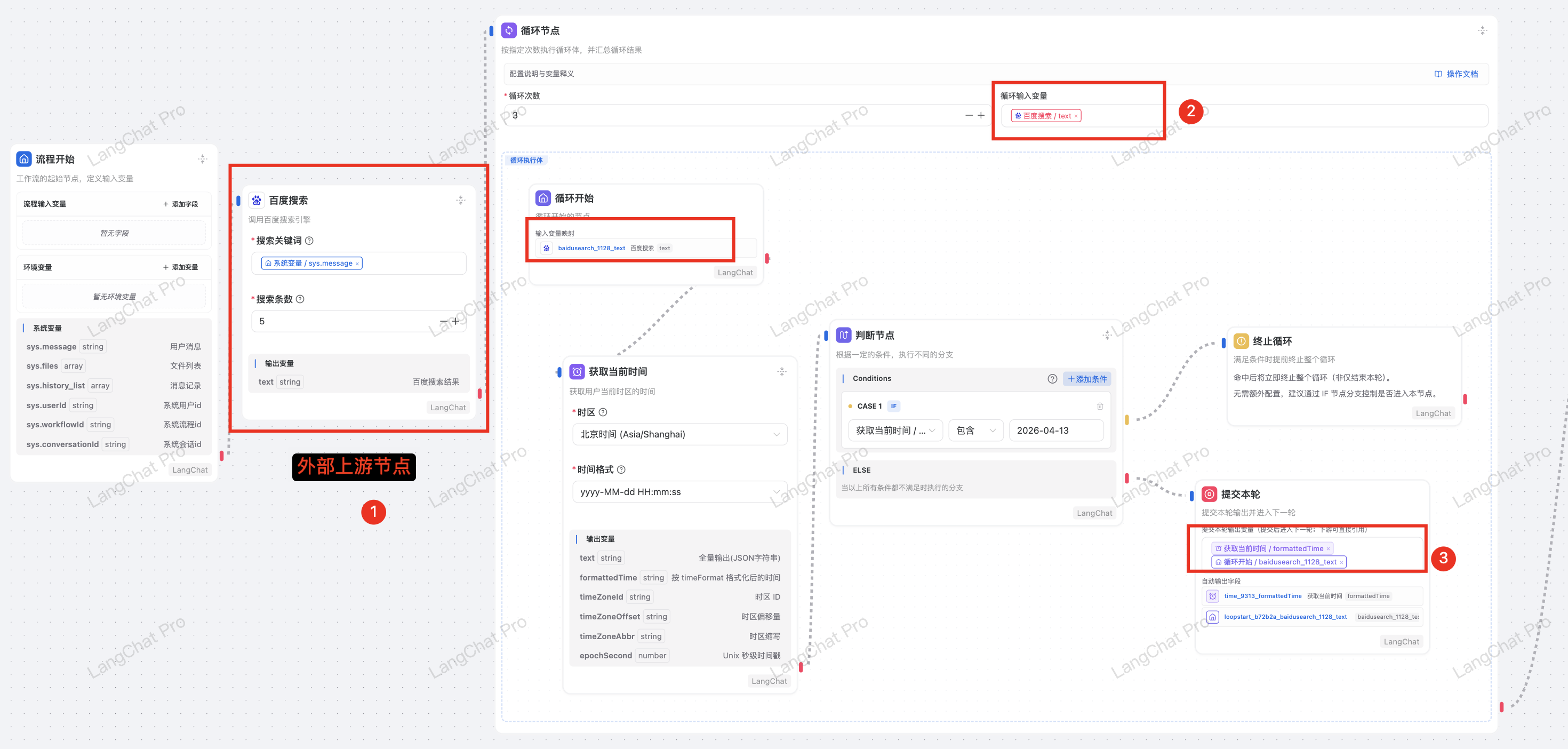

默认情况下，Loop内部的子流程是一个独立的流程，无法共享LoopNode上游节点的变量，但是很多情况下仍需要引用，那么可以在 循环输入变量 中引入这些变量即可，例如：

​

Loop内部如何添加新节点

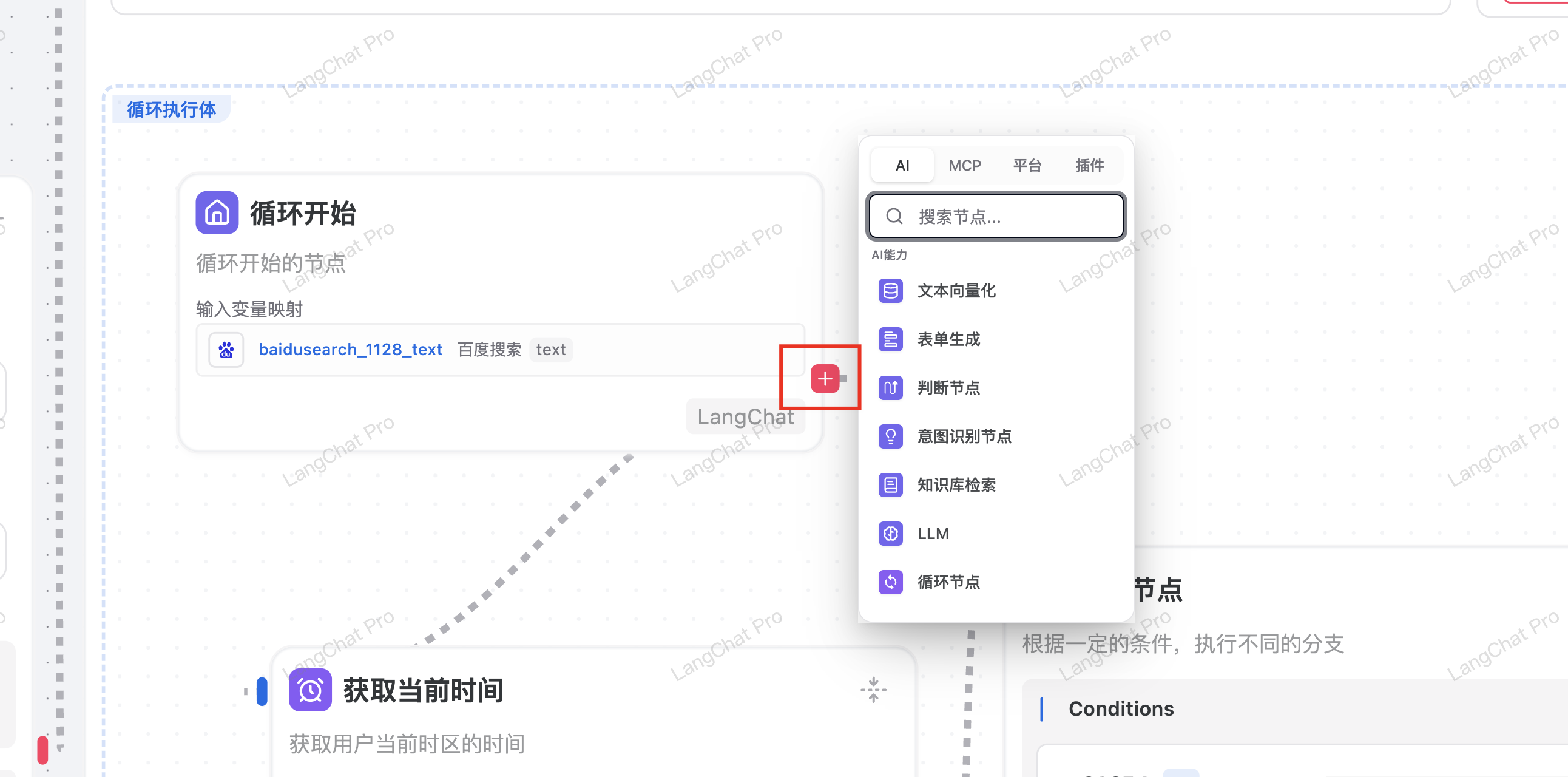

默认Loop有三个内置节点：循环开始、提交本轮、终止循环 但是画布外部的节点无法拖拽到此Loop内部的子流程中，如果想要在Loop内部流程添加新节点，可以点击节点右下角的红色按钮：

​

Loop 内部节点分工

Loop 内部由三类关键节点协作：

1. LoopStartNode（循环入口）
   • 暴露循环上下文与输入映射变量（含轮次信息）。
2. 提交本轮（LoopEndNode）
   • 选择本轮需要对外输出的变量。
   • 提交本轮后进入下一轮。
3. 终止循环（BreakLoopNode）
   • 命中后直接终止整个循环，跳转到 Loop 下游节点。
   • 用于“提前退出”而不是“结束本轮”。

​

LoopNode 输出变量

LoopNode 会输出以下系统字段：

1. _loop_results：每轮结果数组。
2. _loop_last_result：最后一轮结果对象。
3. _loop_total_iterations：实际执行轮次。

同时，提交本轮 节点中选择的输出变量会自动映射为 LoopNode 的直接输出字段（默认取最后一轮值）。

​

快速使用步骤

1. 在 LoopNode 设置 maxIterations。
2. 在 loopInputVariables 中配置循环体需要的上游变量引用。
3. 在循环体中编排业务节点。
4. 在 提交本轮 节点选择需要暴露给下游的变量。
5. 如需提前退出，在分支上连接 终止循环 节点。
6. 下游节点直接引用 LoopNode 输出变量。
